Home > 제품소개
아래 각 메뉴를 클릭하시면 신청메뉴나 해당 사이트를 바로 보실수 있습니다 클릭해서 새창이 뜨면 데모신청 정보 입력해주세요 클릭해서 새창이 뜨면 원하는 내용을 입력해주세요

: 전체 : 오실로스코프 : PC탑재 오실로스코프 : PC기반 오실로스코프 : 아날로그 오실로스코프
: 휴대용 스코프미터 : 이동용 카트 : 프로브 & 악세사리
name
디지털 및 혼합 신호 오실로스코프...☞상세보기 hit: 1212
 모델명 : MSO/DPO70000 시리즈
 브랜드 : Tektronix




MSO/DPO70000 시리즈 디지털 및 혼합 신호 오실로스코프


성능 혼합 신호 오실로스코프 분야의 선도업체

MSO/DPO70000 시리즈 오실로스코프는 뛰어난 신호 획득 성능 및 분석 기능을 제공합니다. 실제 신호를 확인하고 업계 최고의 파형 캡처 기능으로 더 많은 신호 세부 사항을 캡처할 수 있습니다. 더 빠른 설계 및 컴플라이언스 테스트를 제공하도록 설계된 도구 집합으로 고속 시리얼 데이터 신호에 대해 설정, 획득 및 분석을 자동화할 수 있습니다.

 • 최대 33GHz 및 100GS/s 지원
 • 9ps 미만의 상승 시간
 • 5.5 이상의 효율적인 비트에서 0.50%보다 낮은 수직 노이즈
 • 80ps 타이밍 해상도에서 16개의 로직 채널(MSO 모델만 해당)
 • 30개 이상의 사용자 정의 가능한 애플리케이션별 소프트웨어 분석 패키지 제공
 • 데이터 시트
 • 매뉴얼

엔지니어들은 프로토타입 활성화에서부터 생산 테스트에 이르기까지 전체 설계 사이클 동안 오실로스코프를 사용하고 있습니다. 우수한 신호 획득 성능 및 분석 기능이 결합된 MSO/DPO70000 시리즈 오실로스코프의 고유한 기능을 통해 측정 작업을 가속화할 수 있습니다.


※ 주요 성능 사양

- 최대 33GHz의 아날로그 대역폭 및 9ps의 상승 시간을 지원합니다. 최신 고속 시리얼 표준에 대해 측정을 수행할 수 있습니다.
- 33GHz 모델의 2채널에서 33GHz 실시간 아날로그 대역폭을 제공합니다.
- 업계 최고의 샘플링 속도 및 타이밍 해상도를 제공합니다.
  • 2채널에서 100GS/s 지원(33, 25, 23, 20, 16 및 12.5GHz 모델)

- 4채널 동시 성능을 지원합니다.
  • 최대 23GHz 대역폭
  • 최대 50GS/s의 실시간 샘플링 속도
  • MultiView Zoom™을 통해 최대 500 메가 샘플 레코드 길이가 지원되어 빠른 탐색 가능
  • 채널별 최대 300,000wfms/s 이상의 가장 빠른 파형 캡처 속도 지원

- 디지털 신호 및 아날로그 신호 디버깅을 위해 80ps의 타이밍 해상도와 16개의 로직 채널을 지원합니다(MSO70000 시리즈만 해당).
- 고유한 iCapture® 기능을 통해 단일 프로브 연결로 디지털 채널의 아날로그 특성을 볼 수 있습니다.
- 6.25Gb/s 실시간 시리얼 트리거 – 지정된 NRZ 또는 8b/10b 패턴의 첫 번째 인스턴스에서 트리거링을 보장하여 패턴 의존형 효과를 분리할 수 있습니다.
- 고속 시리얼 업계 표준, 광대역 RF, 파워 서플라이 및 메모리에 대한 애플리케이션 지원 - 표준별 인증, 측정 자동화를 수행할 수 있으며, 사용하기 쉽습니다.

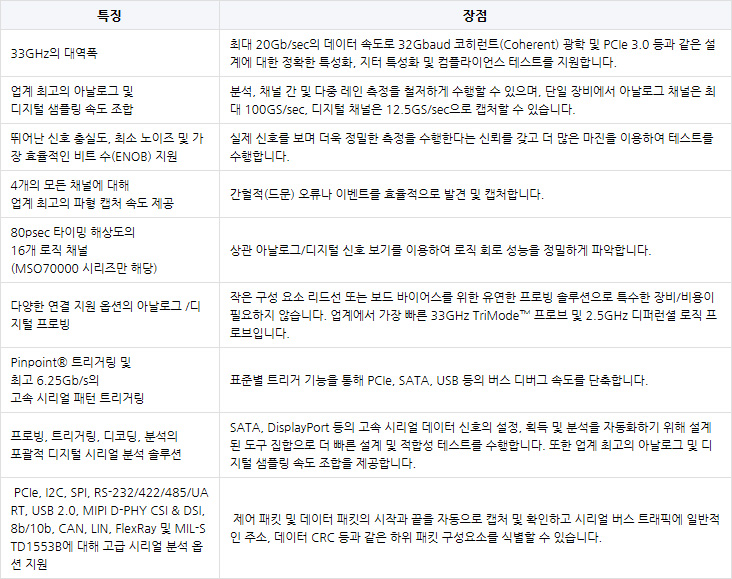

※ 주요 특징

- 뛰어난 신호 무결성 및 우수한 신호-노이즈 비율 – 파형을 제대로 볼 수 있습니다.
- Pinpoint® 트리거링 – 문제 신호를 획득하는 데 소요되는 시간을 최소화하여 문제를 효율적으로 해결하고 디버깅 시간을 단축할 수 있습니다.
- 비주얼 트리거(Visual Trigger) – 트리거를 정확하게 검정하여 복잡한 파형에서 고유한 이벤트를 찾을 수 있습니다.
- 검색 및 표시 – 관심 있는 신호에 대해 파형이나 시리얼 버스 패턴 일치 및 소프트웨어 트리거를 제공합니다.
- PCI Express, 8b/10b 인코딩된 시리얼 데이터, I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, USB 2.0, HSIC, MIL-STD-1553B, MIPI® D-PHY 및 M-PHY에 대해 자동화된 시리얼 분석 옵션을 지원합니다.
- P7600 및 P7500 TriMode™ 프로빙 시스템 – 신호 연결을 완벽하게 일치시킬 수 있습니다.
- 최대 2.5GHz의 대역폭을 포함한 P6780, P6750, P6717A 고성능 17채널 로직 프로브 - 오늘날의 빠른 디지털 신호에 연결할 수 있습니다(MSO70000 시리즈만 해당).


※ 연결성

- USB 2.0 호스트 포트가 전면 패널 및 후면 패널 모두에 있어서 데이터 저장, 인쇄 및 USB 키보드 연결이 더욱 빠르고 쉬움
- 네트워크 연결용 10/100 이더넷 포트가 통합되어 있으며 비디오 출력 포트가 있어서 오실로스코프의 표시 내용을 모니터나 프로젝터로 내보낼 수 있음


※ 애플리케이션 지원

- 고속 시리얼 업계 표준 준수
- SignalVu® 벡터 신호 분석
- DDR 메모리 버스 분석


※ 응용 분야

- 신호 무결성, 지터 및 타이밍 분석을 비롯한 설계 검증
- 고속의 정교한 시스템을 위한 설계 특성화
- 업계 표준을 준수하기 위한 시리얼 데이터 스트림의 인증 테스트
- 메모리 버스 분석 및 디버깅
- 프로토타입 활성화 및 파워 서플라이 검증
- 과도 현상 연구 및 조사
- 복잡한 시스템의 생산 테스트
- 과도 또는 광대역 RF 신호의 스펙트럼 분석


※ DPO7000C 디지털 포스퍼 오실로스코프 시리즈의 모델:

모델대역폭샘플링 속도레코드 길이채널
DPO70404C4 GHz25 GS/s31.25 M / 125 M4
DPO70604C6 GHz25 GS/s31.25 M / 125 M4
DPO70804C8 GHz25 GS/s31.25 M / 125 M4
DPO71254C12.5 GHz50 GS/s - 100 GS/s31.25 M / 250 M4
DPO71604C16 GHz50 GS/s - 100 GS/s31.25 M / 250 M4
DPO72004C20 GHz50 GS/s - 100 GS/s31.25 M / 250 M4
DPO72304DX23 GHz50 GS/s - 100 GS/s31.25 M / 1 G4
DPO72504DX25 GHz50 GS/s - 100 GS/s31.25 M / 1 G4
DPO73304DX33 GHz50 GS/s - 100 GS/s31.25 M / 1 G4
MSO70404C4 GHz25 GS/s62.5 M / 125 M4 + 16 로직
MSO70604C6 GHz25 GS/s62.5 M / 125 M4 + 16 로직
MSO70804C8 GHz25 GS/s62.5 M / 125 M4 + 16 로직
MSO71254C12.5 GHz50 GS/s - 100 GS/s62.5 M / 250 M4 + 16 로직
MSO71604C16 GHz50 GS/s - 100 GS/s62.5 M / 250 M 4 + 16 로직
MSO72004C20 GHz50 GS/s - 100 GS/s62.5 M / 250 M4 + 16 로직
MSO72304DX23 GHz50 GS/s - 100 GS/s62.5 M / 1 G 4 + 16 로직
MSO72504DX25 GHz50 GS/s - 100 GS/s62.5 M / 1 G4 + 16 로직
MSO73304DX33 GHz50 GS/s - 100 GS/s62.5 M / 1 G 4 + 16 로직


※ 개요
