Petit LOGGER...☞상세보기 hit: 1071
 모델명 : GL100 시리즈
 브랜드 : GRAPHTEC

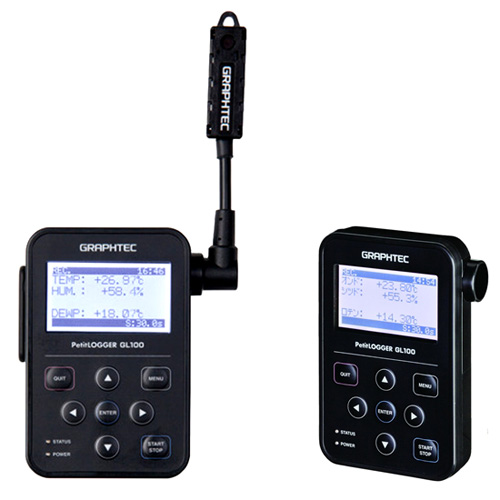

GL100 Petit logger



GL100은 다양한 입력 모듈을 쉽게 교체하여 환경에 따라 다양한 센서를 사용할 수 있는 작고 편리한 데이터 수집장비입니다.


• 4 ch 소형 데이터 레코더

• 무선/유선 측정 데이터 PC/스마트기기 실시간 확인 가능

• 다양한 입력 모듈 지원 (전압 ,온도, 습도, 로직, 펄스 등 다양한 센서/입력 터미널 지원가능)

• 4MB 내부 메모리 내장


※ GL100-WL, GL100-N 메인 장비 사양

제 품 세부 설명
 채널 수 최대 4 채널
 다양한 입력 모듈 사용 (각 모듈 마다 특정타입 적용)
 입력 방법/입력 터미널 타입
 출력 신호 알람 (1 채널), solid state switch with optical isolation (Optocoupler, Max. load is the 30 V, 50 mA)
 인터페이스 USB (micro USB B 타입 커넥터),
 무선 LAN (WLAN) in GL100-WL
 무선 LAN
 (GL100-WL장비 해당)
 규격: IEEE802.11b, 통신 거리: 최대. 40 m
* It varies by the condition of the LAN. Real-time transfer rate is up to 500ms. The WLAN is able to disable. (It is enabled in the factory default setting)
 저장 장치내장 메모리: RAM (약 4.9 MB)
외장 메모리: micro SD 메모리 카드
* 최대 파일 크기 :  1.9MB (microSD메모리 카드 사용)
 디스플레이LCD (backlit monochrome, graphical type 128 x 64 dots)
내용: 데이터 / 세팅 메뉴
(저장된 데이터는 장비 디스플레이화면에서 다시 재생되지 않고, PC에서 확인 가능)
 기 능 • 실시간 데이터 취득
• 실시간 LCD 화면에서 데이터값 확인 및 저장
• 설정 메뉴어세 상태 설정
 USB 포트 사용 시:
• 실시간 데이터 출력
• 인터넷 메모리에 저장된 데이터 출력
• PC소프트웨어에서 GL100 컨트롤 가능
 무선 LAN  사용 시 ( GL100-WL):
• 실시간 데이터 출력
• 인터넷 메모리에 저장된 데이터 출력
• PC소프트웨어에서 GL100 컨트롤 가능
• 스마트 디바이스로 GL100 간단한 컨트롤 가능
• e-mail 알람 전송
 알람• Action
Outputs the signal when the measuring data reaches the present conditions of alarm
• Source
Level of measuring data
• Detecting method
Condition: Higher or lower (signal is higher or lower than the threshold)
Combination: OR
 트리거• Action
Start or stop the recording of captured data by trigger
• Source
Start trigger: OFF, Level (*), Alarm, or Date
Stop trigger: OFF, Level (*), Alarm
* Level trigger is available in the analog input of the GS-4VT, GS-4TSR, and GS-3AT module.
• Detecting method of the Level (*)
Condition: Rising or Falling (signal is passed through the threshold)
Combination: OR or AND
 방진 / 방수 IP54 compatible (*)
 * It is effective only in the condition that the input module is set to  the GL100 and then the covers of connector and battery are  closed. It is recommended to replace the packing of cover in  periodically.
 전력원• 알칼리 배터리 (AA size x 2)
• USB bus-power (5V, 200 mA) (*)
* 전력량 : 5V ,  1A (USB장치의 AC어댑터 사용 경우)
 (배터리/AC 어댑터 포함되지 않음)
 작동 환경온도: -10 °C to 50 °C
습도:  80 % RH 까지 (non condensed)
 외형 치수 [W x D x H] 약  66 x 100 x 27 mm (exclude protrusion)
 무게 GL100-N: 약 125 g, GL100-WL: 약 130 g


※ 그 외 센서 사양

온도 & 습도 센서 (GS-TH)
 측정 타입온도와 습도
온도 적산치 (계산된 수치), 이슬점 온도 (계산된 수치)
 측정 범위온도 : -20~85 ˚C
습도 : 0~100% RH
 가속도 & 온도 센서 (GS-3AT)
 측정 타입 3축 가속도(X-,Y-,Z-축) 및 온도
 측정 범위 가속도 : ±2G(20 m/s2), ±5G(50 m/s2), ±10G(100m/s2)
 온도 : -10~50 ˚C
 샘플링 간격메모리 모드 : 5~100ms, 다이렉트 모드 : 0.5초~60분
전류 & 열전지 입력 터미널(GS-4VT)
채널 개수아날로그 전압 4채널, 로직 또는 펄스 4채널
측정 범위전압 : 20mV~50V, 1-5V FS
열전지 : K 타입 (-200~1370 ˚C) & T type (-200~400 ˚C)
로직 (시그널 패턴) : 0~24V (일치점)
펄스 (카운트) : 최대 200 counts/샘플링 간격, 최대 온도 적산치 : 65536 counts
온도 센서 입력 터미널 (GS-4TSR)
채널 개수4채널 센서, 로직 혹은 펄스 4채널
센서서비스터 센서 (옵션)
측정 범위온도 : -40~120 ˚C(센서 타입에 따라 달라짐)
로직 (시그널 패턴) : 0~24V (일치점)
펄스 (카운트) : 최대 200 counts/샘플링 간격, 최대 온도 적산치 : 65536 counts
이산화탄소 센서 (GS-CO2)
측정 타입이산화탄소 농도
측정 범위0~9999ppm
작동 환경온도 : 0~50 ˚C, 습도: 최대 80% RH(비응결 상태)
조도 & 자외선 센서 (GS-LXUV)
측정 타입조도와 UV 강도
적산된 조도(계산된 값), 적산된 UV강도(계산된 값)
측정 범위조도 : 0~200klx
UV 강도 : 0~30mW/cm2
AC 전류 센서 어댑터 (GS-DPA-AC)
측정 타입전류
전기 (계산된 값), 전기적 에너지 (계산된 값)
어플리케이션 회로2선식단상, 3선식단상, 혹은 3선식3상
센서클램온 전류 프로브(옵션), 2센서 연결 가능
측정 범위50, 100, 200 ARMS (센서에 따라 달라짐)
