디지털 오실로스코프 ...☞상세보기 hit: 1950
 모델명 : GDS-2000E 시리즈
 브랜드 : GW Instek





주요사양 및 장점

- 모델명 : GDS-2204E, GDS-2202E, GDS-2104E, GDS-2102E, GDS-2074E, GDS-2072E
- 200/100MHz, 2/4채널, 1GSa/s, 10M 메모리
- VPO 기술, 세그먼트 메모리, 파형 검색 기능



특 징

CE

USB

LAN

GPIB

PC
Software

LabView
Driver

- 대역폭 : 200MHz/100MHz/70MHz
- 채널수 : 2/4
- 실시간 샘플링 레이트 : 1GSa/s
- 레코드 길이 : 10M
- 수직 스케일 : 1mV/div~10V/div
- 수평 스케일 : 1ns/div~100s/div
- 파형 업데이트 레이트 : 120,000wfm/s
- 디스플레이 : 8인치 TFT LCD(800x480)
- VPO(Visual Persistence Oscilloscope) 기술
- 자동 측정 기능 : 36종류
- 세그먼트 메모리, 파형 검색 기능
- 1M 포인트 FFT 주파수 분해능
- 디지털 필터, 데이터로거, 자동 제로 키 기능
- I2C/SPI/UART/CAN/LIN 버스 트리거/디코딩 기능
- 인터페이스 : USB, LAN


 상세설명

GW 인스텍은 교육 시장을 위해 동급 경쟁 모델에 비해 보다 저렴하고 더 우수한 성능을 갖춘 GDS-2000E 시리즈를 출시합니다. GDS-2000E 시리즈 디지털 스토리지 오실로스코프는 200MHz/100MHz/70MHz 대역폭을 갖는 2/4채널의 모델 라인을 제공합니다. 4채널 모델은 1GSa/s 최대 실시간 샘플링 속도를 제공하며 2채널의 모델은 채널 당 1GSa/s 실시간 샘플링 속도를 지원합니다. GDS-2000E 시리즈는 120,000 wfm/s의 파형 업데이트 속도가 장착되어 있습니다. 8인치 WVGA(800x480) 16:9 디스플레이와 최소 1mV/div의 수직 범위를 통해 복잡하고 랜덤한 파형을 보다 명확하게 표시할 수 있습니다. GDS-2000E 시리즈는 파형 검색 및 세그먼트 메모리 기능과 각 채널에 10M 포인트 레코드 길이를 제공하여 DSO의 메모리 활용을 극대화할 수 있습니다. GDS-2000E 시리즈는 또한 최대 1M 포인트의 FFT 디스플레이, 빠른 파형 업데이트 속도, 윈도우 줌 및 피크 검색 기능을 제공하여 주파수 영역에서 좀더 정확하고 효과적인 측정 결과를 얻을 수 있습니다.

동급사양 경쟁사 기종 비교

낮은 백그라운드 노이즈

소신호 측정의 경우 오실로스코프의 백그라운드 노이즈가 측정 결과에 큰 영향을 미칩니다. GDS-2000E에 적용된 저잡음 증폭 회로는 이러한 노이즈 간섭을 크게 개선하였습니다. 아래 그림과 같이 GDS-2000E 시리즈는 2mV/div 수직 범위에서 단지 400uV의 백그라운드 노이즈를 갖습니다. 동급의 경쟁 모델에 비교하여 매우 우수한 백그라운드 노이즈 성능을 제공합니다.

120,000 wfm/s 파형 업데이트 속도

GDS-2000E 시리즈는 120,000 wfm/s의 높은 파형 업데이트 속도를 갖추고 있어 과도 신호 파형이나 지터 신호들을 경쟁 모델에 비해 쉽게 관측할 수 있습니다. VPO 신호 처리 기술과 멀티 레이어 그레이 디스플레이가 결합하여 사용자는 쉽고 완벽하게 갑작스런 유입 신호와 과도 파형을 관찰할 수 있어 파형 디버깅 효율을 향상시킬 수 있습니다. 아래 그림처럼 GDS-2000E는 쉽게 드문 과도 파형을 구별할 수 있습니다. VPO 기술을 갖는 오실로스코프는 각 파형 포인트를 나타내기 위해 진폭, 시간 및 신호 강도에 의해 구성되는 세 가지 차원의 파형 데이터를 표시할 수 있습니다. 기존의 디지털 스토리지 오실로스코프와 비교하여 GDS-2000E 시리즈는 좀더 명확하고 유용한 정보를 화면에 표시합니다.

1M 포인트 FFT 디스플레이

GDS-2000E의 FFT(Fast Fourier Transform) 기능은 최대 1M 포인트의 디스플레이를 제공합니다. 이 기능은 Rectangular, Hamming, Hanning 및 Black-harris와 같은 4개의 윈도우 디스플레이를 지원합니다. 사용자는 측정 요구 사항에 따라 주파수 도메인 분석을 위해 윈도우 디스플레이를 선택할 수 있습니다. FFT 기능이 실행되면 dB 마커가 화면에 표시되어 사용자는 쉽게 주파수 도메인 신호를 식별할 수 있습니다. GDS-2000E 시리즈는 FFT 기능 뿐만 아니라 FFTrms, 수직 조정 및 줌-인 기능을 함께 제공합니다. 빠른 파형 업데이트 속도와 파형 검색 기능을 통해 사용자는 정확히 주파수 도메인의 측정 결과를 관찰할 수 있습니다. 오른쪽의 그림1은 GDS-2000E의 FFT 실행 화면을 보여줍니다. 각각의 스펙트럼 성분이 주파수 영역에 도시되어 있음을 알 수 있습니다. 그림2와 3은 경쟁 모델들의 주파수 영역 화면을 보여줍니다. 키사이트 DSOX2000의 경우 파형 엔빌로프는 알 수 있지만 각 주파수 영역의 벡터 성분은 알 수 없습니다. 리골 DS2000A의 경우 다른 두 모델과 비교하여 측정된 주파수 영역 신호가 실제 주파수 영역 신호와 큰 차이를 보입니다.

I2C/SPI/UART/CAN/LIN 디코딩 및 분석 기능 지원

시리얼 버스 기술은 임베디드 어플리케이션 설계 분야에 널리 사용되고 있습니다. 따라서 엔지니어들은 신속하고 정확하게 시리얼 버스를 트리거하고 분석해야 합니다. GDS-2000E 시리즈는 긴 시간 동안 I2C, SPI, UART와 같은 시리얼 버스와 전장 분야에서 사용되는 CAN/LIN 버스 등을 트리거, 디코드, 분석할 수 있도록 시리얼 버스 분석 기능과 10M 레코드 길이를 제공합니다. 추가 소프트웨어 비용 없이 학교 교육 과정 또는 임베디드 시스템 설계 과정에서 GDS-2000E 시리즈 오실로스코프를 사용하여 시리얼 버스 디코딩 및 분석을 수행할 수 있습니다.

디지털 필터 기능

엔지니어들은 전기 회로의 신호를 테스트하며 종종 잡음 문제로 어려움을 겪습니다. GDS-2000E 시리즈는 HPF또는 LPF를 설정할 수 있는 디지털 필터 기능을 지원합니다. 사용자는 각 채널에 대해 독립적으로 필터 주파수 변수를 설정할 수 있습니다. Tracking on 기능은 모든 채널에 같은 필터 주파수를 설정합니다. GDS-2000E 시리즈의 디지털 필터 기능으로 사용자는 잡음 간섭에 대한 영향을 크게 줄일 수 있습니다.

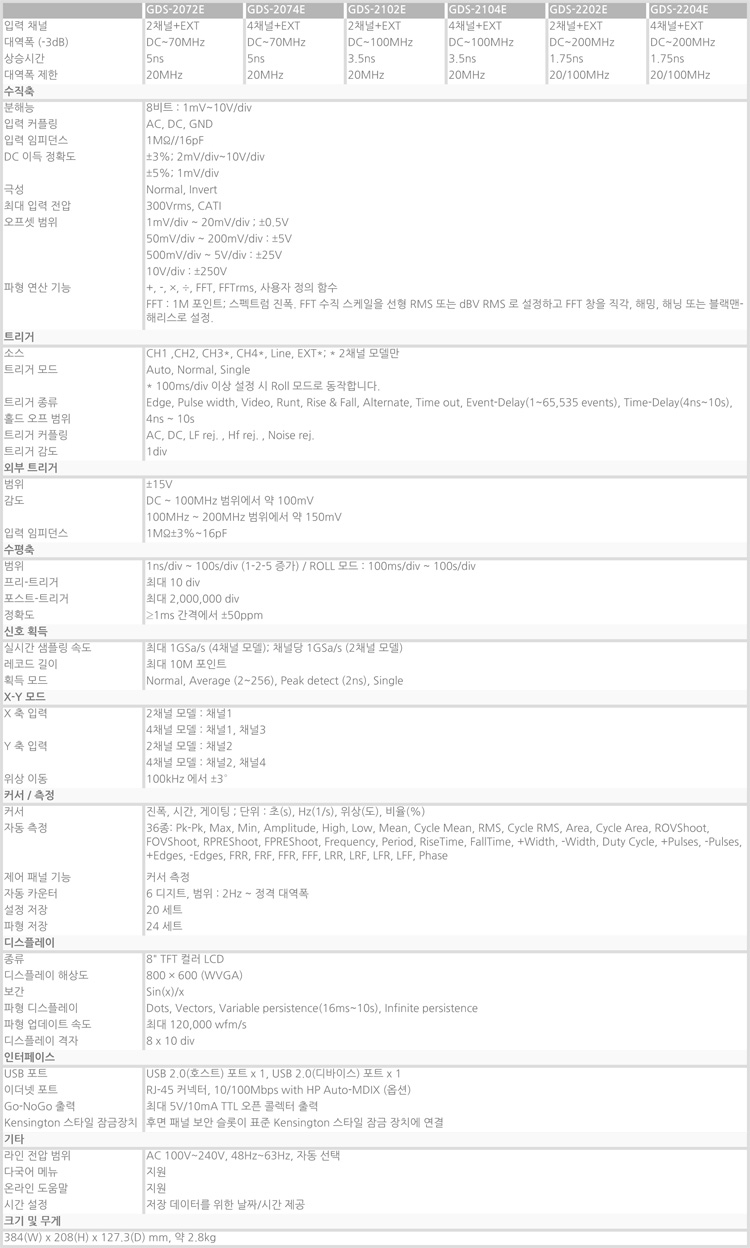

상세사양


악세사리

퀵 메뉴얼 × 1
CD ×1
전원 코드 x 1
GDS-2072E/2074E ; GTP-070A-4 : 100MHz (10:1/1:1) x 채널 개수
GDS-2102E/2104E ; GTP-150A-2 : 150MHz (10:1/1:1) x 채널 개수
GDS-2202E/2204E ; GTP-300A-4 : 300MHz (10:1/1:1) x 채널 개수


주문정보

GDS-2072E : 70MHz, 2채널, 1GSa/s, 10Mpts 메모리, 디지털 스토리지 오실로스코프
GDS-2074E : 70MHz, 4채널, 1GSa/s, 10Mpts 메모리, 디지털 스토리지 오실로스코프
GDS-2102E : 100MHz, 2채널, 1GSa/s, 10Mpts 메모리, 디지털 스토리지 오실로스코프
GDS-2104E : 100MHz, 4채널, 1GSa/s, 10Mpts 메모리, 디지털 스토리지 오실로스코프
GDS-2202E : 200MHz, 2채널, 1GSa/s, 10Mpts 메모리, 디지털 스토리지 오실로스코프
GDS-2204E : 200MHz, 4채널, 1GSa/s, 10Mpts 메모리, 디지털 스토리지 오실로스코프
