  전력분석기 모든 제품 보기


: 전체 : 3상 전력 분석기 : 단상 전력 분석기
name
전력 품질 및 모터 분석기...☞상세보기 hit: 1239
 모델명 : FLUKE-438-II
 브랜드 : FLUKE

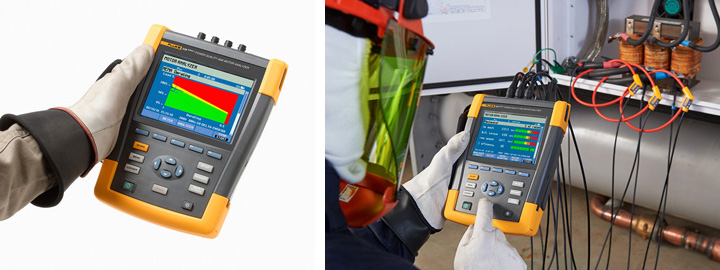

Fluke 438-II 전력 품질 및 모터 분석기



전기 모터의 전기 및 기계적 성능을 쉽고 빠르게 파악하며 단일 테스트 도구로 전력 품질을 평가합니다.

Fluke 438-II 전력 품질 및 모터 분석기는 Fluke 430 시리즈 II 전력 품질 분석기의 고급 전력 품질 분석 기능에 전기 모터의 주요 기계 측정 기능을 더해 완성하였습니다. 전력, 고조파, 불균형, 모터 속도, 토크, 기계 출력 등 주요 전기 및 기계 성능 매개변수를 기계 센서 없이도 쉽고 빠르게 측정하고 분석합니다. Fluke 434-II, 435-II 및 437-II 전력 품질 분석기 사용자는 Fluke-438-II/MA Motor Analyzer 업그레이드 키트로 기존 장치에 모터 분석 기능을 추가할 수 있습니다.

*일부 모델의 경우 일부 국가에서는 구입할 수 없습니다. 해당 지역의 Fluke 담당자에게 확인하십시오.


※ 특징

이상적인 휴대용 모터 분석 테스트 도구인 438-II는 3상 및 단상 배전 시스템의 전력 품질 문제를 발견, 예측, 방지, 해결하는 데 도움을 주는 한편 기술자가 모터 성능을 효과적으로 평가하는 데 필요한 기계 및 전기 정보도 제공합니다.

• 토크, RPM, 기계 출력, 모터 효율 등 직접 온라인 모터의 주요 매개변수 측정
• NEMA/IEC 지침에 따라 부하에 대한 모터 저감 계수를 플롯 처리하여 동적 모터 분석 수행

• 기계 센서 없이 기계 출력 및 효율 계산, 입력 도체에 연결만 하면 되므로 이동의 자유 확보
• 전압, 전류, 전력, 피상 전력, 전력 계수, 고조파 왜곡, 불평형 등의 전기 전력 매개변수를 측정해 모터 효율에 영향을 미치는 특성 파악
• 순간전압강하, 순간전압상승, 과도전류, 고조파, 불평형 등의 전력 품질 문제 파악
• PowerWave 데이터 기술로 RMS 데이터를 고속 캡처하여 반사이클 평균 및 파형을 표시함으로써 전기 시스템의 역학(발전기 시동, UPS 개폐 등)을 특성화
• 설정이 필요 없는 파형 캡처 기능으로 모드에 상관 없이 감지된 이벤트마다 100/120사이클(50/60Hz) 캡처
• 자동 과도전류 모드로 전 위상에서 동시에 최대 6kV까지 200kS/s의 파형 데이터 캡처
• Fluke Connect® 호환* – Fluke Connect 모바일 앱 및 PowerLog 430-II 데스크톱 소프트웨어를 통해 로컬에서 장비 데이터를 확인하십시오.
• 인입구 및 다운스트림에 사용 시 산업 응용 분야 600V CAT IV/1000V CAT III 등급용 안전 등급


※ Fluke 438-II 기계 측정 기능

모터 토크
모터에서 발생해 구동 기계 부하로 전송된 회전력의 양을 계산합니다(lb.ft 또는 Nm으로 표시). 모터 토크는 전기 모터로 구동되는 회전 장비의 순간적인 기계 성능을 특성화하는 매우 중요한 단일 변수입니다.

모터 속도
순간적인 모터 샤프트 회전 속도를 제공합니다. 모터 토크와 모터 속도를 통해 전기 모터로 구동되는 회전 장비의 기계 성능을 간략하게 확인할 수 있습니다.

모터 기계 부하
모터에서 발생한 실제 기계 출력을 계산(hp 또는 kW로 표시)하고 모터 전류를 근거로 하지 않고도 과부하 조건에 대한 직접적 관계를 알려줍니다.

모터 효율
기계, 어셈블리 라인, 공장, 및/또는 시설에 있는 각 모터의 전력을 유용한 기계 작업으로 변환하는 효율을 보여줍니다. 모터 집단의 효율을 제대로 종합하면 총(합계) 효율을 예상할 수 있습니다. 관측된 작동 조건에서 예상한 모터 효율과의 비교를 통해 모터 에너지 비효율과 관련된 비용을 정량화할 수 있습니다.

작동 원리
독점 알고리즘을 사용하는 Fluke 438-II 전력 품질 및 모터 분석기는 3상 전류 및 전압 파형을 활용해 모터 토크, 속도, 부하, 효율을 초당 1회의 갱신 속도로 계산합니다. 전압/전류 파형을 통해 관측된 모터 공극 필드로 측정을 위한 기초적 사항을 얻습니다. 기계 센서 및 간섭적인 무부하 모터 테스트가 필요 없어 전체적인 전기 모터 성능을 그 어느 때보다도 빠르게 분석할 수 있습니다.

전기 모터 분석

Fluke 438-II는 전기 매개변수에 대한 완전한 분석을 제공합니다. 고조파 및 불평형의 경우 모터 성능에 심각한 악영향을 미칠 수 있으므로 모터 분석을 시작하기 전에 기준 전력 품질 측정을 실시해 전기 서비스 출력의 고조파 및 불평형 상태를 평가하는 것이 좋습니다.
모터 분석 모드에는 전기 성능, 기계 성능, 저감에 대한 결과가 요약되어 있습니다(NEMA 권장에 따름).
이해하기 쉬운 4단계 색 구분으로 정격 전력, 전력 계수, 불평형, 고조파 등 권장 전기 매개변수 수준과 관련된 모터 성능을 나타냅니다.

기계 출력의 경우 모터 토크 및 속도와 함께 기계 출력 전력을 즉시 확인할 수 있습니다. 기계 출력 전력과 전력의 즉각적인 비교를 통해 실시간 효율 측정을 제공합니다. 이 기능으로 각 작동 주기의 기계 성능을 쉽게 측정할 수 있습니다.

부하 및 전기 조건이 달라지면 NEMA 저감 화면이 업데이트되며 새 측정값은 허용 오차 그래프에 "+"로 플로팅됩니다. 이 예에서는 모터가 허용 오차 내에 있지만 서비스 계수에 가까움을 확인할 수 있습니다. 이는 전력 품질 경감, 모터 유지보수 또는 기타 성능 개선 조정이 필요할 수도 있다는 의미입니다. 장시간에 걸쳐 이러한 테스트들을 자주 수행하면 확인된 벤치마크 및 성능 추세를 작성할 수 있어 충분한 정보를 바탕으로 유지보수 투자를 결정할 수 있습니다.

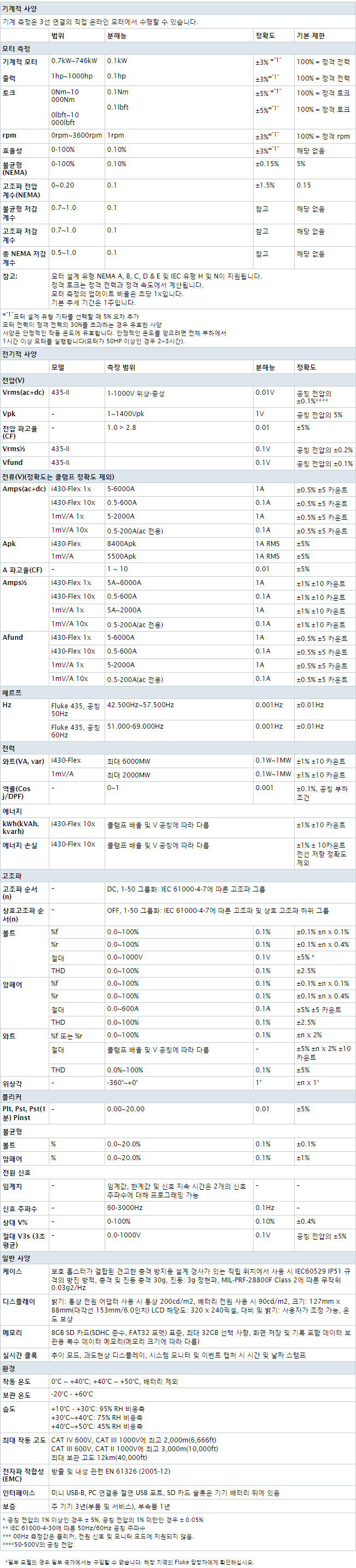

※ 사양



List
